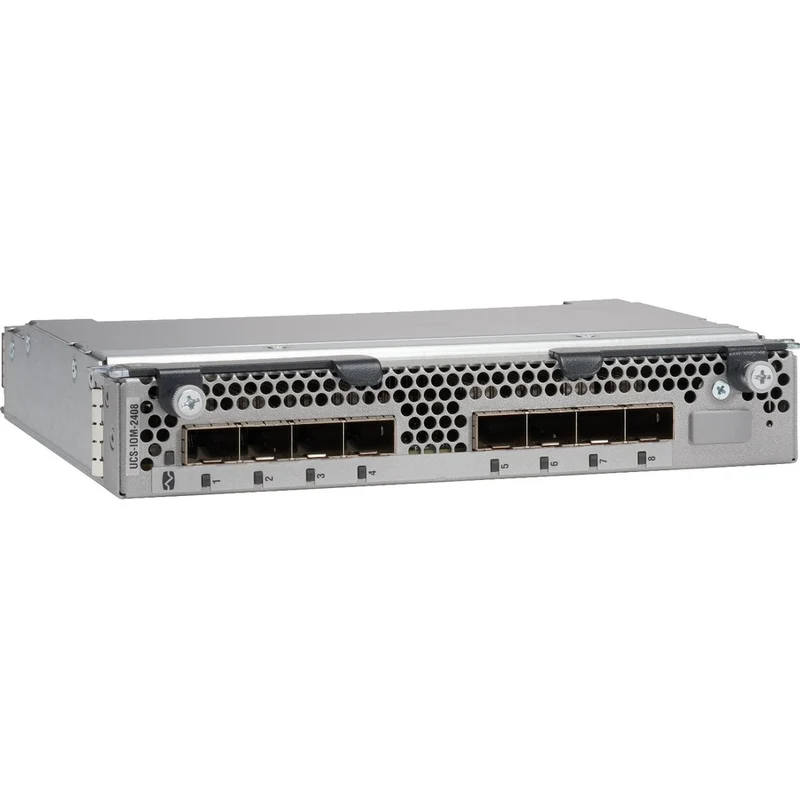

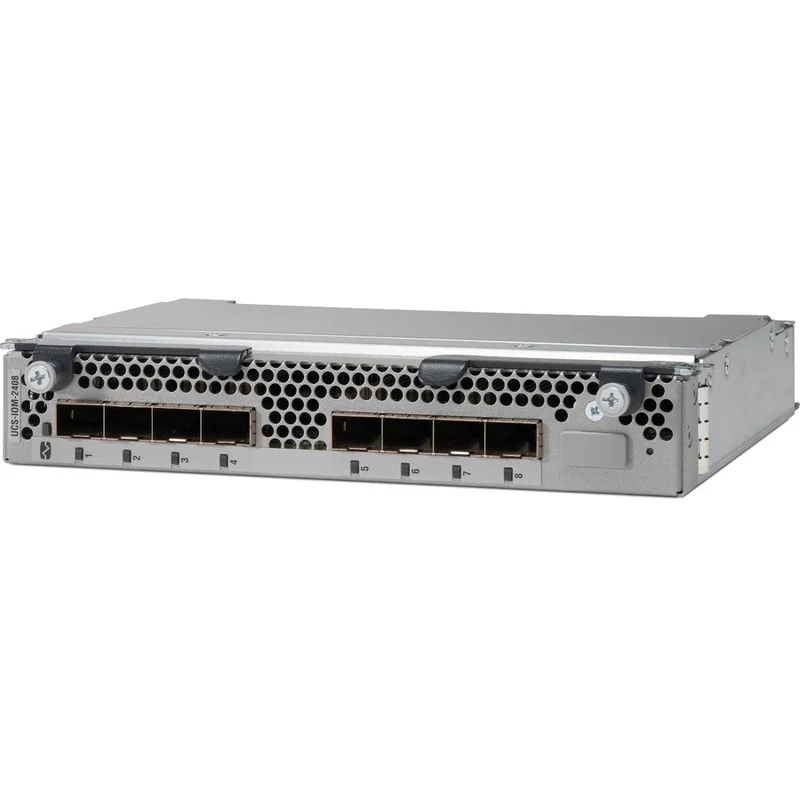

Module d'E/S Cisco IOM 2408 (8 ports externes 25G, 32 ports internes 10G) UCS-IOM-2408=

L'extendeur de fabric Cisco UCS 2408 intègre la fabric unifiée au sein du boîtier du serveur lame, assurant la connectivité entre les serveurs lames et l'interconnexion fabric, simplifiant ainsi les diagnostics, le câblage et la gestion. Ce module d'E/S (IOM) de quatrième génération partage le même format que l'extendeur de fabric Cisco UCS 2304 de troisième génération, compatible avec le châssis du serveur lame Cisco UCS 5108.

Le Cisco UCS 2408 connecte la structure d'E/S entre les interconnexions Cisco UCS 6454 et Cisco UCS 64108, ainsi qu'avec le châssis de serveur lame Cisco UCS 5100, créant ainsi une structure convergée déterministe et sans perte pour connecter tous les serveurs lames et châssis. Similaire à une carte de ligne distribuée, l'extendeur de structure n'effectue aucune commutation et est géré comme une extension des interconnexions de structure. Cette approche supprime la commutation du châssis, réduisant ainsi la complexité globale de l'infrastructure et permettant à Cisco UCS d'évoluer vers de nombreux châssis sans multiplier le nombre de commutateurs nécessaires. Le coût total de possession est ainsi réduit et tous les châssis sont gérés comme un domaine de gestion unique et hautement disponible.

Le Cisco UCS 2408 gère également l'environnement du châssis (alimentation, ventilateurs et lames) en conjonction avec l'interconnexion de la matrice. Par conséquent, aucun module de gestion de châssis distinct n'est requis.

Extension de structure Cisco UCS 2408

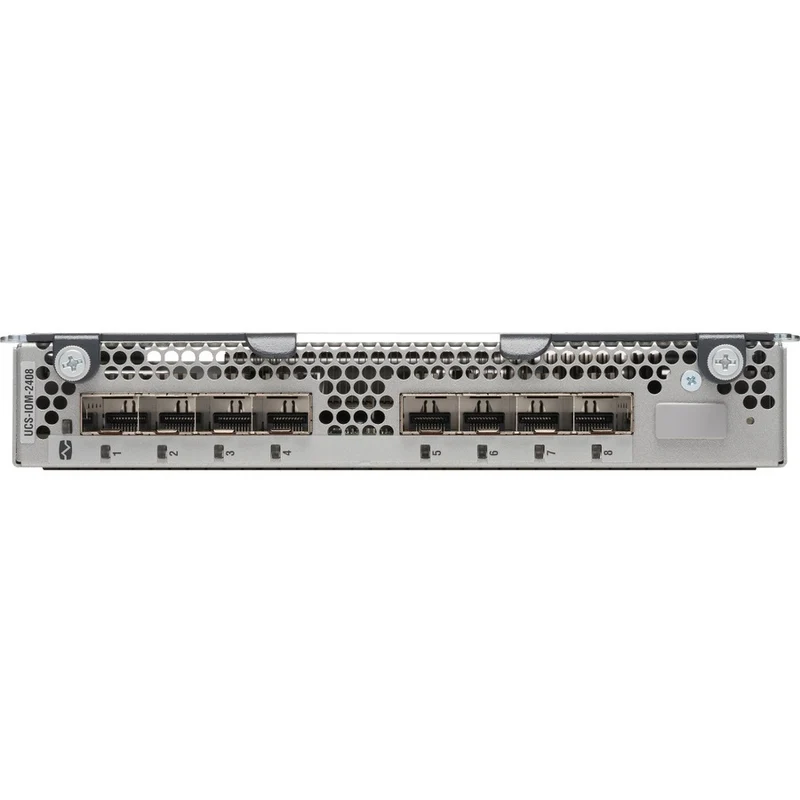

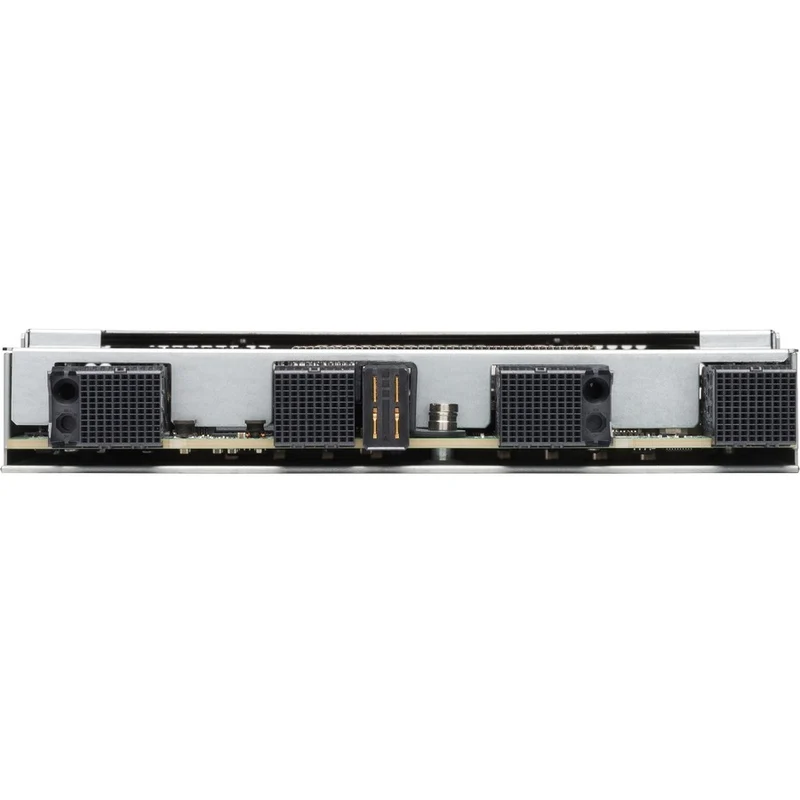

L'extendeur de fabric Cisco UCS 2408 dispose de huit ports SFP25 (Small Form-Factor Pluggable) 28 Gigabit Ethernet, compatibles FCoE, qui relient le châssis lame à l'interconnexion fabric. Chaque Cisco UCS 2408 dispose de ports Ethernet 10 Gigabit connectés via le midplane à chaque emplacement demi-largeur du châssis, soit un total de 32 interfaces 10G vers les lames UCS. Généralement configurés par paires pour la redondance, deux extendeurs de fabric fournissent jusqu'à 400 Gbit/s d'E/S entre les châssis de la série FI 6400 et ceux de la série 5108.

Technologie Cisco SingleConnect

Cisco® La technologie SingleConnect offre un moyen simple, intelligent et efficace de connecter et de gérer les ressources informatiques du datacenter. SingleConnect unifie la gestion des réseaux LAN, SAN et systèmes en une seule liaison simplifiée pour les serveurs rack, les serveurs lames et les machines virtuelles.

SingleConnect est une architecture d'E/S de bout en bout. Elle intègre les cartes d'interface virtuelle (VIC) Cisco UCS, les interconnexions fabric Cisco UCS et la technologie Cisco Fabric Extender (FEX) pour connecter chaque serveur sur une seule fabric et une seule couche réseau. Les innovations SingleConnect simplifient considérablement les opérations informatiques et réduisent les coûts des centres de données. Elles sont exclusives à Cisco UCS.

SingleConnect fournit une connexion pour :

• Serveurs rack et serveurs lames
• Gestion des réseaux LAN, SAN et systèmes
• Serveurs physiques et machines virtuelles
